Tụ bù là gì? Tìm hiểu cấu tạo, phân loại và vai trò chính

Tụ bù hiện tại được sử dụng rộng rãi trong các hệ thống điện. Thiết bị này thực hiện một số chức năng thiết yếu trong mạch điện. Trong bài viết này, hãy cùng Dubai Electric tìm hiểu chi tiết về tụ bù là gì, cấu tạo, phân loại và vai trò chính trong hệ thống điện.

Tụ bù là gì? Cấu tạo như thế nào?

Tụ bù (hay còn gọi là tụ bù điện hoặc tụ bù công suất) là thiết bị điện dùng để bổ sung công suất phản kháng (công suất vô công). Điều này giúp cải thiện hệ số công suất (cos phi), giảm thiểu tổn thất điện năng, gia tăng độ ổn định của lưới điện và tránh bị điện lực phạt tiền.

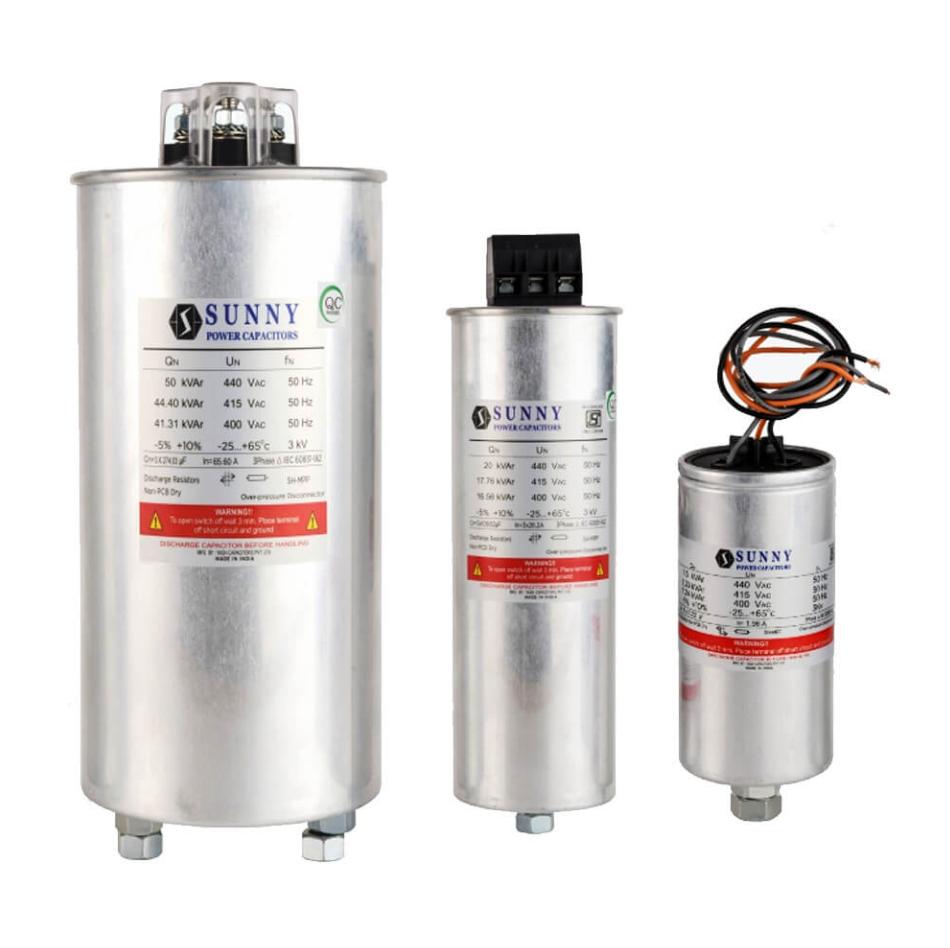

Cấu tạo của tụ bù 1 pha và 3 pha tương đối tương đồng. Cấu tạo cơ bản của tụ bù gồm 2 hoặc 3 vật dẫn đặt cạnh nhau, được ngăn cách bởi một dung môi cách điện.

Trên thực tế, tụ bù điện thường có 2-3 bản cực ở đầu, là 2-3 lá nhôm đặt gần nhau với các lớp cách điện xen vào. Toàn bộ cấu trúc này được đặt trong một bình hàn kín dạng trụ, với lớp vỏ bằng nhôm và lớp vỏ nhựa. Hai hoặc ba đầu bản cực được đưa ra ngoài ở phía trên để kết nối với nguồn điện.

Khác với tụ bù 2 pha, tụ bù 3 pha có thêm cơ cấu ngắt điện tự động trong trường hợp quá tải nhằm ngăn chặn nổ tụ, cơ cấu này thường gọi là ngấn phòng nổ.

Nguyên lý hoạt động của tụ bù

Tụ điện tiêu thụ một lượng nhỏ năng lượng, chủ yếu do điện trở và điện cảm bên trong gây ra tổn thất công suất. Khi điện năng được truyền từ nguồn đến tải, sẽ có 2 loại công suất, đó là công suất phản kháng và công suất tác dụng.

Công suất tác dụng là hữu ích trong hệ thống, trong khi công suất phản kháng là phần tiêu hao không tạo ra công nên cần có tụ bù để điều chỉnh công suất phản kháng. Nguyên lý hoạt động của tụ bù điện là nâng cao hệ số cosφ, bù đắp cho công suất phản kháng bị lãng phí khi thiết bị điện hoạt động, từ đó tăng cường công suất tác dụng hữu ích.

Hai loại công suất này có mối liên hệ chặt chẽ với nhau, thể hiện qua các công thức sau:

Trong đó:

• S: Công suất biểu kiến
• P: Công suất tác dụng
• Q: Công suất phản kháng

Phân loại tụ bù

Tụ bù điện có thể được phân loại theo nhiều cách, trong đó phổ biến nhất là dựa trên cấu tạo và điện áp.

Phân loại tụ bù theo cấu tạo

Tụ bù khô: Có hình trụ tròn dài, nhỏ gọn, dễ dàng lắp đặt và thường được sử dụng cho các hệ thống có công suất nhỏ, phổ biến trong tủ điện công nghiệp hoặc nơi có chất lượng điện tương đối ổn định với mức sóng hài điện áp <3%. Dải công suất của tụ bù khô dao động từ 1kVAr đến 50kVAr.

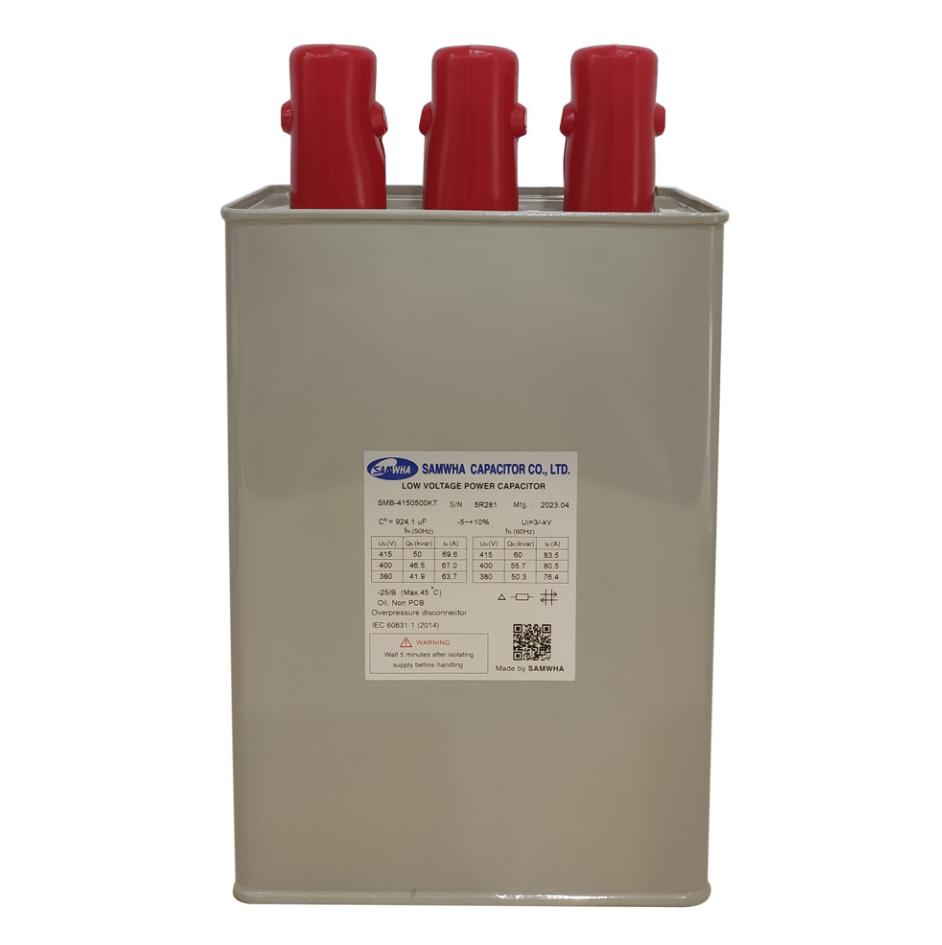

Tụ bù dầu: Thường có hình dạng bình chữ nhật, sử dụng dầu cách điện để làm mát bên trong. Tụ bù dầu có độ bền cao và nhiều mức công suất khác nhau. Loại tụ này rất phù hợp với các hệ thống điện lớn, tải nặng, đặc biệt trong các mạch công suất lớn, nơi có chất lượng điện không tốt và sóng hài cao nhờ khả năng xử lý sóng hài trong môi trường nhiệt độ cao và hoạt động liên tục. Dải công suất thông dụng của tụ bù dầu nằm trong khoảng từ 10kVAr đến 50kVAr.

Phân loại tụ bù theo điện áp

Khi phân loại theo điện áp, tụ bù có 3 loại chính: hạ thế, trung thế và cao thế, phục vụ cho 3 loại lưới điện tương ứng.

• Tụ bù điện hạ thế

Tụ được dùng cho lưới điện hạ thế với công suất cosφ thấp, nhằm mục đích bù công suất phản kháng, nâng cao hiệu suất hoạt động của thiết bị, đồng thời tiết kiệm chi phí điện. Hai loại phổ biến nhất của tụ bù hạ thế là tụ 1 pha và tụ 3 pha. Tụ 1 pha có điện áp 230V và 250V, trong khi tụ 3 pha có điện áp 250V cho mạch điện 220V, 415V cho hệ thống điện 380V, và 440V cho điện áp cao hơn. Cũng có các loại khác như 480V và 525V,…

Về cấu tạo, tụ 3 pha có 3 cực kết nối với nguồn, khác với 2 cực của tụ 1 pha. Hơn nữa, tụ 3 pha còn được trang bị cơ chế bảo vệ nổ, tự động ngắt điện khi quá tải để tránh tình huống nổ người phụ trách.

• Tụ bù trung thế

Tụ bù trung thế được sử dụng cho lưới điện trung thế, có khả năng tích trữ và phóng điện để ổn định điện áp nguồn và bù công suất phản kháng cho các thiết bị. Tụ bù trung thế có điện áp từ 3kV đến 35kV, thường được chia thành hai loại: loại 1 pha 2 sứ và loại 3 pha 3 sứ.

• Tụ bù cao thế

Tụ bù cao thế là thiết bị điện dành cho việc bù trừ công suất phản kháng do các thiết bị cảm kháng như động cơ điện và máy biến áp trong hệ thống điện cao thế. Các hệ thống điện cao thế thường hoạt động với điện áp từ 110kV đến 500kV.

Vai trò của tụ bù trong hệ thống điện

Trong mọi hệ thống điện, từ các nhà máy sản xuất đến các khu thương mại, tụ bù đóng vai trò cực kỳ quan trọng. Mục tiêu chính khi lắp đặt tụ bù là bù công suất phản kháng, giúp hệ thống điện vận hành hiệu quả hơn.

Việc này giúp cải thiện hệ số công suất (cosφ) một cách đáng kể, là yếu tố quan trọng giúp doanh nghiệp tránh bị phạt từ nhà cung cấp điện và tiết kiệm chi phí trong hóa đơn tiền điện hàng tháng. Hơn nữa, việc lắp đặt tụ bù còn giúp giảm tải cho dây dẫn, ngăn ngừa tình trạng sụt áp, tăng cường khả năng truyền tải của hệ thống và nâng cao công suất hoạt động của máy biến áp.

Trong các tủ điện bù, ngoài tụ bù còn có nhiều thiết bị hỗ trợ đi kèm như bộ điều khiển, aptomat, contactor, đồng hồ đo, thậm chí là cuộn kháng để lọc sóng hài trong những hệ thống có sóng hài cao, tất cả nhằm đảm bảo an toàn, ổn định và hiệu quả cho hệ thống.

Việc lắp đặt đúng cách không chỉ giúp tiết kiệm điện năng rõ rệt mà còn bảo vệ toàn bộ hệ thống điện, giảm thiểu rủi ro trong quá trình vận hành. Đó là lý do nhiều doanh nghiệp hiện nay chủ động nâng cấp hệ thống tụ bù thay vì chờ đến khi xảy ra sự cố mới thực hiện khắc phục
